ГлобалТест Преобразователи акустической эмиссии GT200, GT200B, GT205, GT300, GT301. ГлобалТест
Назначение:
Регистрация и преобразование в электрический сигнал энергии упругих механических волн, распространяющихся от места зарождения и развития дефекта в металлоконструкции.
Техническая диагностика с использованием пассивного ультразвука.

Особенности:
Герметичная конструкция.


GT200, GT200B, GT205, GT300, GT301. Преобразователи акустической эмиссии. ГлобалТест

Наименование Размерность GT200 GT200B2 GT205 GT300 GT301
Тип
Резонансный
 Низкочастотный
Широкополосный
Коэффициент
электроакустического преобразования		 дБ отн. 1В/м/с > 60 > 60 > 70 > 50 > 55
Рабочая частота кГц 165 165 50 280 220
Полоса пропускания кГц 130 - 200 130 - 200 40 - 100 100 - 800 50 - 500
Электрическая ёмкость пФ 400…500 400…500 400…500 400…500 150
Сопротивление изоляции МОм > 100 > 100 > 100 > 100 > 1
Температурный диапазон oC -40…+150 -40…+150 -40…+150 -40…+150 -40…+120
Материал корпуса
титановый сплав
Длина встроенного кабеля м 0,51 0,51 0,51 0,51 0,51
Масса (без кабеля) г 15 20 45 15 14
Тип соединителя   BNC (CP-50-74ФВ)1 2РМ14КПН4Г1В1
BNC (CP-50-74ФВ)1
1 - определяется по требованию заказчика.
2 - взрывозащитное исполнение (Exib II CT4).
Принадлежности, поставляемые по дополнительному заказу
  • усилитель напряжения GT200A (для GT200, GT205, GT300, GT301);
  • усилитель напряжения GT200A-01 (для GT200B);
  • переходная коробка AG09 (для GT200, GT205, GT300, GT301);
  • крепёжный магнит АМ06 (с GT200, GT200B);
  • крепёжный магнит АМ07 (с GT205, GT300, GT301);
  • блок питания AS04 (для GT300, GT301).

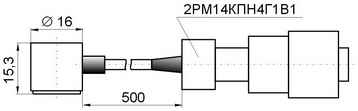

    •   Амплитудно-частотная характеристика Чертёж Электрическая схема
    GT200 GT200. Преобразователь акустической эмиссии. Амплитудно-частотная характеристика. ГлобалТест GT200. Преобразователь акустической эмиссии. ГлобалТест GT200. Преобразователь акустической эмиссии. Электрическая схема. ГлобалТест
    GT200B GT200B. Преобразователь акустической эмиссии. Амплитудно-частотная характеристика. ГлобалТест GT200B. Преобразователь акустической эмиссии. ГлобалТест GT200B. Преобразователь акустической эмиссии. Электрическая схема. ГлобалТест
    GT205 GT205. Преобразователь акустической эмиссии. Амплитудно-частотная характеристика. ГлобалТест GT205. Преобразователь акустической эмиссии. ГлобалТест GT205. Преобразователь акустической эмиссии. Электрическая схема. ГлобалТест
    GT300 GT300. Преобразователь акустической эмиссии. Амплитудно-частотная характеристика. ГлобалТест GT300. Преобразователь акустической эмиссии. ГлобалТест GT300. Преобразователь акустической эмиссии. Электрическая схема. ГлобалТест
    GT301 GT301. Преобразователь акустической эмиссии. Амплитудно-частотная характеристика. ГлобалТест GT301. Преобразователь акустической эмиссии. ГлобалТест GT301. Преобразователь акустической эмиссии. Электрическая схема. ГлобалТест
